Bancos de Simulación de Sistemas Eléctricos

Este banco permite realizar experimentos en distitas configuraciones dado su facilidad de uso por su estructura modular. Tenemos una configuración estándar, pero modificable de acuerdo a requerimientos de nuestros clientes. Al Tablero, se adjuntan además: Manual de Electricidad y Guía de Trabajo.
Fabricamos un Tablero para Circuitos Corriente Directa ( CD ), de nuestra Propia Marca, «ELECTRIFÁCIL», PATENTE Nº 1317222.





Componentes que contiene el Tablero

1.-Tablero para montaje de componentes, superficie = 50 x 75 cm.
2.-Banco posicionador de tablero; madera y aluminio, tre pisos, altura 80 cm.
3.- Fuente poder regulable de 0 a 12Voltios (V), Corriente Directa (CD).
4.-Fuente poder regulable de 0 a 30Voltios (V), Corriente Directa (CD).
5.-Multitester digital marca » UNI-T » serie UT 33 B.
6.-Inversor 300 Watt – 12 Voltios Corr. Directa -> 220 Voltios Corr. Alterna (CA).

Prácticas a Desarrollar

– Rutinas de trabajos eléctricos con bajas Tensiones de Corriente Directa (CD).
– Conexión de conductores de CD, según colores de; Positivo (+) y Negativo (-).
– Montaje y conexionado de voltímetros (V) analógicos de tablero.
– Montaje y conexionado de amperímetros (A) analógicos de tablero.
– Lectura de variables (V y A) con los instrumentos analógicos conexionados.
– Comprobación con Multitester, de variables obtenidas antes, con I. analógicos.
– Conexionado de circuitos con receptores luminosos y de sonido.
– Conexionado de circuitos con diferentes valores de Resistencia (R) eléctrica.
– Obtención de valores de Resistencia en Ohm (Ω) utilizando Multitester.
– Conexionado de circuitos en Serie, Paralelo y Serie -Paralelo ( Mixtos).
– Aplicación de Ley de Ohm con los respectivos instrumentos y receptores.
– Aplicación de Ley de Watt con los respectivos instrumentos y receptores.
* Inversor conectado a la Fuente de poder, 12V (CD), obtener –> 220V (CA)
NOTA: Importante es esta última acción, para el enlace entre Tensiones de Corriente Directa (CD) con Tensiones de Corriente Alterna (CA) domiciliarias.

Tablero de Electricidad Domiciliaria

En este tablero, el estudiante podrá simular instalaciones domiciliaria con todos sus componentes.



Componentes del Tablero Simulación para Circuitos de Corriente Alterna (CA) Monofásica

1.- Tablero y banco posicionador; madera y aluminio.
2.- Caja («Calota») de 4 Módulos para montaje de Protecciones eléctricas.

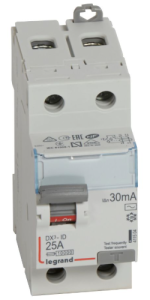

3.- Diferencial 30 mA – 25 Amperios – 230 Voltios.
4.- Disyuntores ( Automáticos ) C6 – 239 Voltios.
5.- Timbre zumbador ( alarma «Din don»).
6.- Multitester digital marca «UNI-T » serie UT 33 B.
7.- Juego de Tornilladores paleta y cruz.
8.- Pelacables simple en mm y AWG.
9.- Alicates: Punta redonda, punta plana y punta cortante.
10.- Portalámparas (Zoquetes), ampolletas rosca estandar (R 27).
11.- Cajas de Derivación, tapas, Conectores plásticos N° 73 N° 74.
12.- Riel DIN para montaje de componentes. Tornillos o Roscalatas 12mm.
13.- Interruptores 250V, Interruptores 9/24, Pulsadores.
14.- Tomacorriente 10 A, Soportes de 3, 2 y 1 Módulos.
15.- Alambres NYA de 1,5 mm² rojo y blanco. Alambre color verde NYA 2,3mm².
16.- Tiras moldura DLP 20 x 12,5 mm/ Codos, Tees, Ängulos planos e interior.

Prácticas a Desarrollar

– Instalación de Tablero. Diseño y trazado de circuito eléctrico domiciliario.
– Montaje caja de protecciones, Diferencial y Disyuntores.
– Montaje Timbre, Zoquetes, Cajas Derivación, Tomacorriente e Interruptores.
– Dimensionado, tronzado y fijación de molduras DLP en tablero.
– Tendido de líneas según sus colores: Fase, Neutro y Protecciones.
– Realización de Conexionado con Conectores: Unión de líneas, cajas y receptores.
– Prueba de Continuidad por tramos, con circuito desenergizado y c/ Multitester.
– Prueba de funcionalidad «Aguas abajo» y con circuito energizado.
– Comprobación de variables con Multitester: Tensión (V) e Intensidad (A).
– Fijación de accesorios en mulduras DLP: Codos, Tees y Ángulos.

Banco de Simulación de Sistemas Neumáticos

La configuración básica del Banco de Simulación contiene los elementos necesarios para la simulación de circuitos de amplio uso industrial. Está diseñado para su fácil operación y altos niveles de seguridad.
También se diseñan y fabrican bancos segun requerimientos de los clientes.

Banco de Transmisiones Mecánicas

Este Banco de Simulación, permite realizar experiencias de Transmisiones Mecánicas por Engranajes, Poleas, Cadenas, contando además con distintos tipos de acoplamiento.

Este Banco tiene una configuración básica, pero también lo desarrollamos de acuerdo a las necesidades o requerimientos de nuestros clientes.

Su estructura es de acero, de dimensiones variables, según la configuración que se necesite.

La configuración básica contiene: Motor Eléctrico, Variador de Frecuencia, Transmisión por Poleas, Transmisión por Engranajes, Parada de Emergencia, Tablero de Comandos Eléctrico.

Banco Simulación de Bombas Hidráulicas

Este banco permite estudiar el funcionamiento de bombas centrífugas en configuraciones serie y paralelo, considerando sus características técnicas. La configuración básica comprende un depósito de agua, 2 bombas centrifugas y la red de tuberías con accesorios como válvulas, caudalímetros y manómetros, montados en un banco de estructura metálica.

Banco de Simulación para Estudio de Pérdida de Carga Hidráulica

Este banco permite el estudio de pérdidas de carga por fricción y por singularidad. Además, contamos con dos tipos de configuración alternativas: Un banco para pérdidas de carga por fricción y uno para pérdidas de carga por singularidad.

Su estructura es de acero, de 1200 mm de ancho, 1700 mm de alto y 500 mm de profundidad.

Configuración básica contiene entre otros componentes: Depósito de 120 litros, Electrobomba Centrífuga, Red de Cañerías de Cobre, Válvulas de Bola y de Compuerta, Flujómetro, Manómetros,Tablero de Comandos Eléctrico, Parada de Emergencia.

Banco de Simulación para Medición de Caudal Hidráulico

Este banco está diseñado para medición de Caudal. Conformado por componentes como Placa Orificio, Tubo Venturi, Caudalímetro, Rotámetro, Manómetro. La configuración se adapta a los requerimientos del cliente.

Su estructura es de acero, de 1200 mm de ancho, 1700 mm de alto y 500 mm de profundidad.

Configuración básica contiene entre otros componentes: Depósito de 120 litros, Electrobomba Centrífuga, Red de Cañerías de Cobre, Válvulas de Bola y de Compuerta, Caudalímetro, Placa Orificio, Manómetros, Tablero de Comandos Eléctrico, Parada de Emergencia.
